Descrizione
N - APPLICAZIONI GENERICHE - DIN 352 - CATALOGO 6615
Materiale: HSS

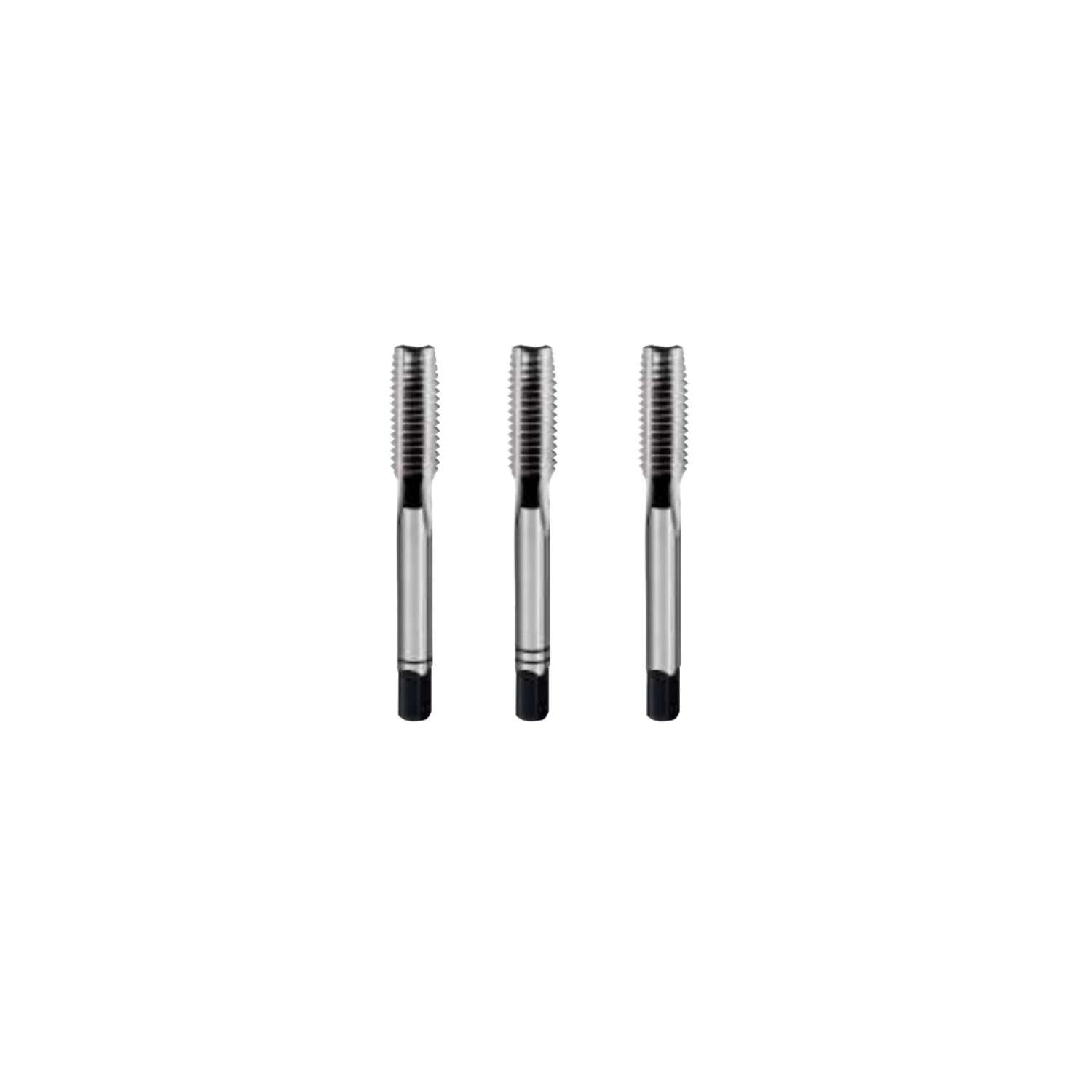

Maschio
Note: Serie completa di tre maschi: 6615P,6615S,6615T

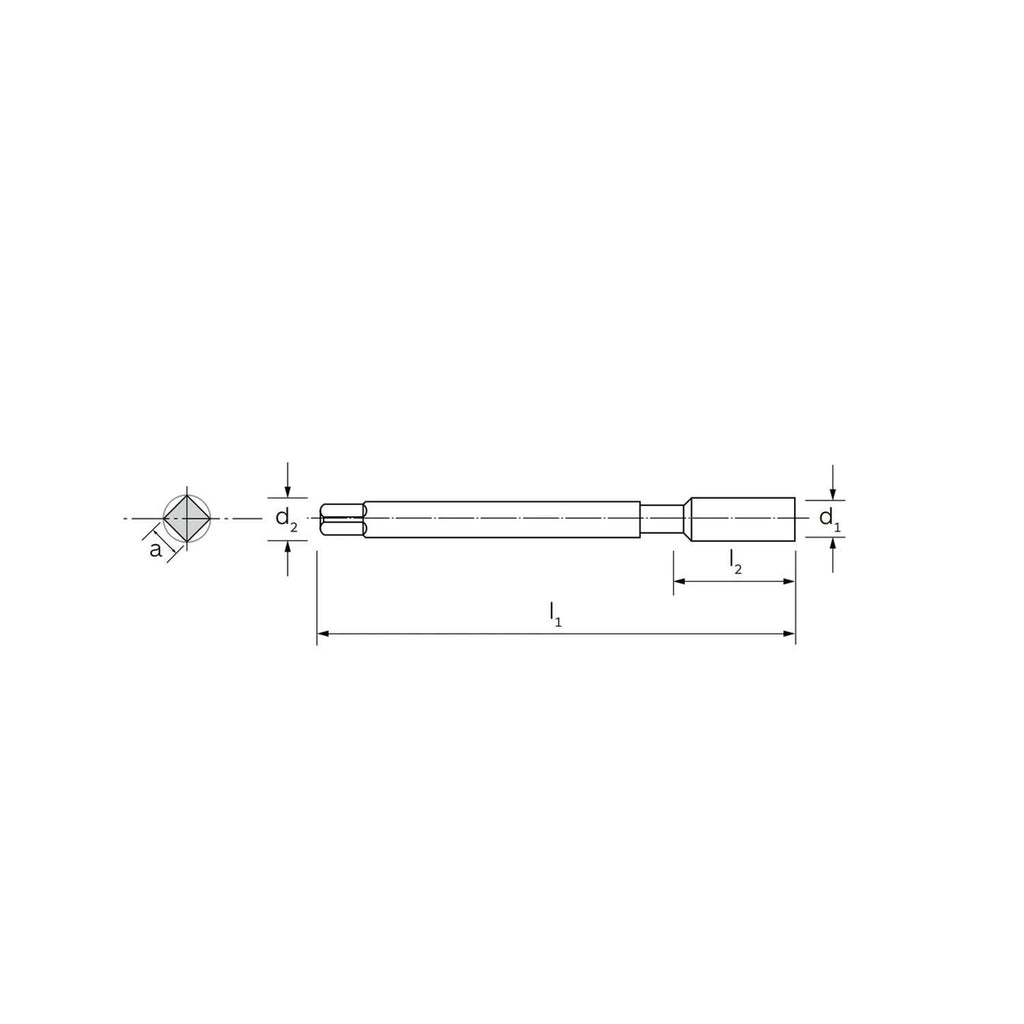

Ø | L1 | L2 | D2h9 | a h12 | Ø Preforo | Passo |
2 | 36 | 8 | 2.8 | 2.1 | 1.6 | 0.4 |
2.5 | 40 | 9 | 2,8 | 2,1 | 2,05 | 0,45 |
3 | 40 | 11 | 3,5 | 2,7 | 2,5 | 0,5 |
3.5 | 45 | 13 | 4 | 3 | 2,9 | 0,6 |
4 | 45 | 13 | 4,5 | 3,4 | 3,3 | 0,7 |
4.5 | 50 | 16 | 6 | 4,9 | 3,7 | 0,75 |
5 | 50 | 16 | 6 | 4,9 | 4,2 | 0,8 |
6 | 50 | 19 | 6 | 4,9 | 5 | 1 |
7 | 50 | 19 | 6 | 4,9 | 6 | 1 |
9 | 63 | 22 | 7 | 5.5 | 7.8 | 1.25 |
10 | 70 | 24 | 7 | 6.2 | 8.5 | 1.5 |
14 | 80 | 30 | 11 | 9 | 12 | 2 |
16 | 80 | 32 | 12 | 9 | 14 | 2 |
18 | 95 | 40 | 14 | 11 | 15.5 | 2.5 |
22 | 100 | 40 | 18 | 14.5 | 19.5 | 2.5 |
24 | 110 | 50 | 18 | 14.5 | 21 | 3 |
60 | 200 | 85 | 45 | 35 | 54.5 | 5.5 |
